电子互锁装置

一套双门电子互锁装置包括:一套电子互锁电路板+两把电锁+两套门磁(磁力开关)
一套三门电子互锁装置包括:一套电子互锁电路板+三把电锁+三套门磁(磁力开关)

电子互锁装置

电子互锁装置,结构精简,按装方便,使用灵活,坚固耐用,成本低,广泛适用于净化空调领域,如净化厂房的缓冲间,气闸室,风淋室,传递柜及银行金库或内勤通道等其他安防场所。

>>电子互锁装置(缓冲间)使用接线说明:

1、红灯为电源指示;
2、绿灯为工作指示;
3、双门电子互锁,绿灯亮时禁止开门,禁止强行将门拉开;
4、正常工作时禁止两门同时打开,禁止乱动开关。

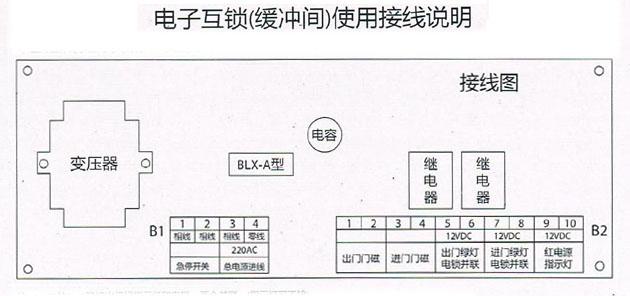

电子互锁装置(缓冲间)使用接线说明
注:1、B2的5、6脚接出门绿指示灯和电锁,两个并联。(指示灯可不接)
2、B2的7、8脚接进门绿指示灯和电锁,两个并联。(指示灯可不接)
3、B2的9.10脚接红指示灯.两个并联.(指示灯可不接)
4、急停开关:总电路开关.此开关关闭,即双门失去电子互锁。(即关闭整套电路)


>>电子互锁装置阴极锁(电锁口)使用说明书:
感谢您购买使用本公司产品,为了正确、安全地安装、合理使用产品,请仔细阅读本 阴极锁(电锁口)使用说明书。适用范围:该锁使用于不锈钢门、木门、消防门、小区出入口大门以及机械设备与阳极机械锁或球型锁配套使用。
产品优点:嵌入式安装,外形美观。电磁部分选用优质磁材料和特殊工艺处理,长时间工作不剩磁,保证正常使用。
开门方向:90度  承受压力:250kg
电器性能:请参照下表开孔选用合适的电源。如有特殊要求工厂可安要求字做。

>>电子互锁装置阴极锁安装图:

电子互锁装置阴极锁安装图



>>电子互锁装置门磁(磁力开关)说明及结构图:

外壳材料:ABS
工作距离:30-40mm
开关形式:NC--常闭型,断路报警。NO和转换型可选
固定方式:螺丝贴装
电流/电压/功率:0.5A/100V/10W

电子互锁装置门磁(磁力开关)说明及结构图

关键词:电子互锁装置 电子联锁装置
