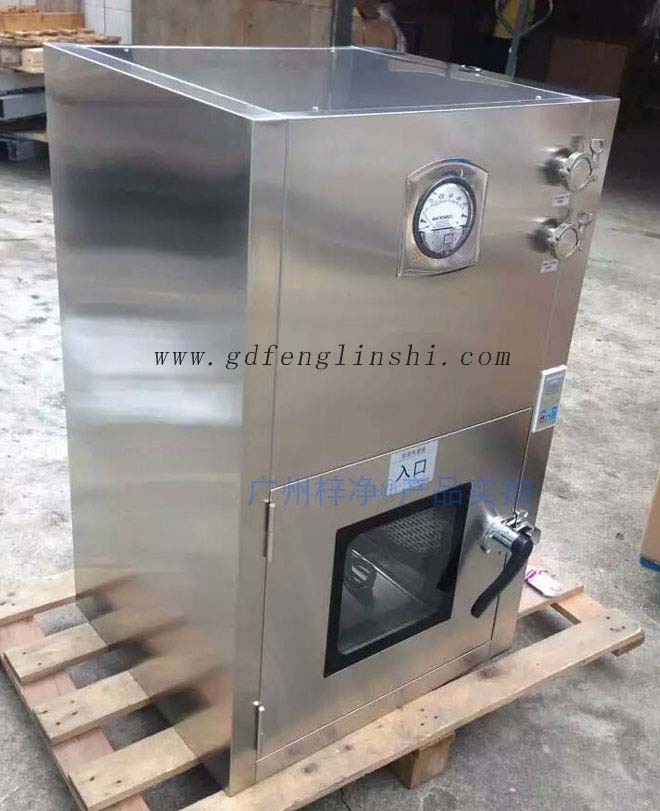

百级洁净层流传递窗

百级洁净层流传递窗介绍:

百级洁净层流传递窗是一种洁净室的辅助设备,主要用于洁净区和非洁净区之间,洁净区与非洁净区之间小件物品的传递。百级洁净层流传递窗以减少洁净室的开门次数,使洁净室的污染降低到最低程度。传递窗内安装有紫外灯,物品经紫外线照射消毒后进入洁净区。一方面起到气闸的作用,不让高级别的洁净室中高压被泄漏,另一方面再传递过程中实现自净效果,以确保进入洁净区的物品的自身洁净,减少物件带来的交叉污染。

百级洁净层流传递窗是一种洁净室的辅助设备,主要应用于制药厂GMP车间

百级洁净层流传递窗性能基本要求:

1.百级洁净层流传递窗内的洁净度要求:A级;

2.内外双层壳体,内部四周圆弧处理,保证无缝隙连接;

3.采用层流设计,气流流向采用上送下回模式,底部采用304不锈钢冷轧板冲孔设计,并设置加强筋;

4.过滤器:初效顾虑器采用G4,高效过滤器采用H14;

5.风速:经过高效过滤器后出风风速控制在0.36-0.54m/s(在高效出风均流板下放150mm处测试);

6.压差功能:显示过滤器压差(量程高效0-500Pa/中效0-250Pa),精度±5Pa;

7.控制功能:风机启动/停止按钮,配置内置式电子门互锁;设置紫外线灯,设计单独开关;

8.在传递窗下部设置检修口,用于风机的维修;

9.噪声:传递窗正常运行时噪声<65db;

10.高效出风均流板:采用304不锈钢网板。

百级层流传递窗内外双层壳体,内部四周圆弧处理,保证无缝隙连接;

百级洁净层流传递窗安装与使用环境:

传递窗应安装在非洁净区(培养室)与洁净区(洁净走廊)之间。

非洁净区温度应为18℃~27℃;相对湿度应为40%~80%。

工作电源:AC (220±22)V。

紫外灯管功率。

紫外灯管应正常,无损坏,匹配,紧密连接。

传递窗侧门垫圈应配套、密合、完好。

传递窗内部与紫外灯管表面应清洁,表面无尘土。

传递窗内表面材质应为不锈钢,平整光洁耐磨。

是否有相同型号规格的紫外灯管备用。

百级层流传递窗方案设计图

百级洁净层流传递窗材质要求:

1、层流传递窗的内外表面及框架均为304不锈钢冷轧板,板材厚度≥1.5mm,表面进行抛光处理,表面光洁度应不低于RA1.2;
2、层流传递窗的框架均为304不锈钢,厚度≥1.2mm,表面进行抛光处理,表面光洁度应不低于RA1.2;
3、层流传递窗的可视窗采用钢化玻璃,钢化玻璃的厚度≥8mm;
4、圆角:采用304不锈钢,厚度≥1.2mm,表面抛光处理后的光洁度应不低于RA1.2;
5、高效过滤器框架采用铝合金;
6、高效过滤器出风面均流板采用304不锈钢网板,板材厚度≥1.0mm,不得有毛刺。


百级洁净层流传递窗技术参数:

W600xD470xH1000mm
400x400x400mm
230x180x90mm

风速(m/s):0.45±20%
洁净等级:A级
噪音(dB):65
吹淋时间(min):可手动调节0-999
功率(KW):0.2


W700xD570xH1100mm
500x500x500mm
330x280x90mm

风速(m/s):0.45±20%
洁净等级:A级
噪音(dB):65
吹淋时间(min):可手动调节0-999
功率(KW):0.3


W800xD670xH1200mm
600x600x600mm
430x380x90mm

风速(m/s):0.45±20%
洁净等级:A级
噪音(dB):65
吹淋时间(min):可手动调节0-999
功率(KW):0.4


W1000xD870xH1400mm
800x800x800mm
630x580x90mm

风速(m/s):0.45±20%
洁净等级:A级
噪音(dB):65
吹淋时间(min):可手动调节0-999
功率(KW):0.6

注:百级洁净层流传递窗可按用户要求定制!
