传递窗标志设置及运输储存应该-传递窗行业标准【五大参数】

传递窗标志设置及运输储存应该-传递窗行业标准【五大参数】

一、传递窗行业标准JG(征求意见稿)和传递窗(PASS BOX)我国行业标准征求意见稿。

二、以及传递窗检测试验方法-传递窗行业标准征求意见稿。

三、和传递窗的检验规则-传递窗我国标准征求意见稿。

四、传递窗标志设置,产品标志(铭牌)。

五、铭牌宜设置于传递窗显著位置。铭牌的尺寸和技术要求应符合GB/T 13306的规定。并宜标示下述内容:

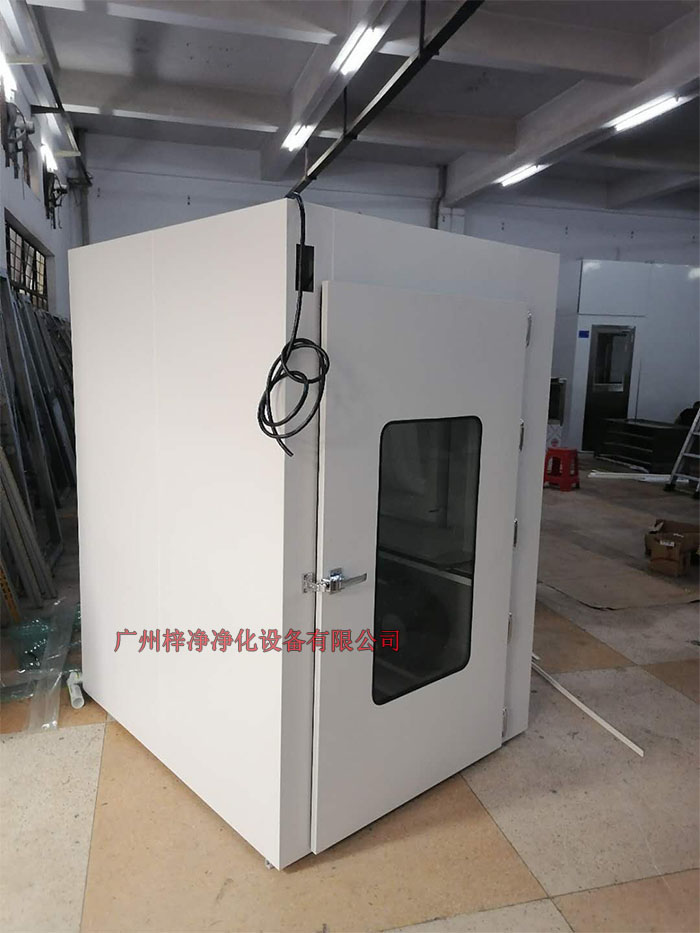

落地式传递窗

a) 产品名称;

b) 制造商名称;

c) 产品的类型;

d) 设备编号;

e) 出厂日期;

f) 检验日期;

g)产品标准号;

h) 电源电压(相)

i) 功率(kW);

j) 外形尺寸;

k) 设备净重;

9.2 包装标志

箱上字样和标志应保证不因历时较久而模糊不清,包装箱上应有下列标志,并符合

层流传递窗GB 191的规定:

a) 产品型号及名称;

b)制造厂名称;

c)净重和毛重;

d) 产品出厂编号及出厂检验日期;

e)体积(长、宽、高);

f)储运条件;

g)按GB191中的规定标注“小心轻放”、“向上”、“怕湿”、“易碎”等字样、图示或标志。

10 包装、运输、储存

10.1包装

10.1.1内部包装

传递窗应采用塑料袋进行内包装,并用泡沫塑料等材料对仪表、电器、电子开关等部件采取保护措施。

10.1.2 外部包装

采用适当的材料包装,确保产品在运输过程中不被损坏。内部应覆盖防止雨水渗漏的保护层。传递窗应在底板上固定,不得晃动。

10.2 随机文件与附件

10.2.1 每台传递窗应有检验合格证、使用说明书、装箱清单各一份,用塑料袋包封置于箱内。检验合格证要有制造厂名称、产品名称及型号、检验日期和检验员代号等。

10.2.2附件应符合装箱清单的规定。

10.3 运输

传递窗运输时,应防止雨雪的直接淋袭,防止太阳的暴晒,防止强烈的振动,不得翻滚、跌落。

10.4 储存

包装符合9.1条要求的传递窗,应储存在温度5~40℃,相对湿度30%~85%,通风性能良好,无酸、碱等腐蚀性气体的仓库内。

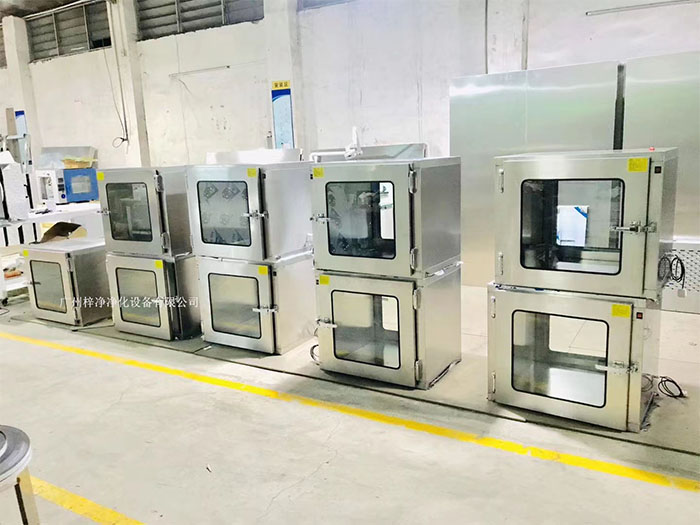

普通传递窗

传递窗的储存周期不得超过二年,超过储存期的传递窗应进行开箱检查,开箱检查合格的传递窗可进入流通领域。

通过正确使用传递窗来规范工作服、鞋清洗操作规程,保证其不受污染。

范围:实验动物室工作服、鞋清洗过程。

责任:质量保证科、化验室、实验动物室负责人及相关人员。

传递窗特点:

1.箱体表面采用冷板喷塑或者全不锈钢板两种,外形美观。

2.工作区采用304不锈钢板,平整光滑耐磨。

3.两侧门装机械互锁或者电子互锁装置使两侧门不能同时处于开启状态。

4.传递窗装有专用密封条,确保气密性。了解、输送线传递窗

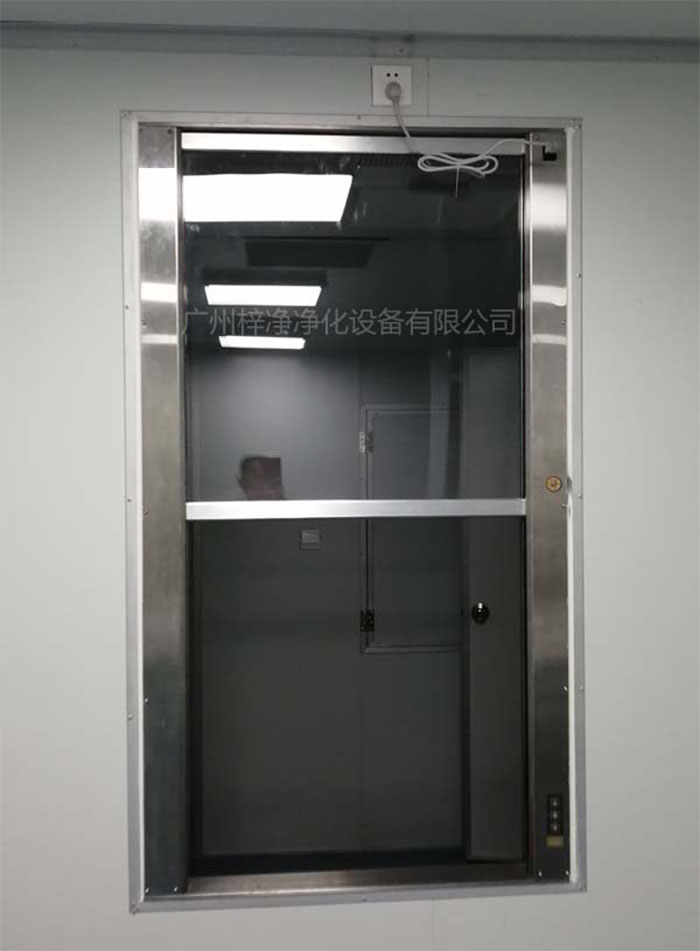

电动升降传递窗

上面这种传递窗是标准样式,我们可根据您的需求制作不同的规格,不同的作用,如:

1、双开门电子互锁传递窗

2、单开门机械互锁传递窗

3、单开门电子互锁传递窗

4、落地式货淋传递窗

5、紫外线杀菌传递窗

6、蜂鸣对讲机的传递窗等


传递窗主要配件:

通话器(对话机选配):使内外方便沟通,不至于人员进出而造成不便及污染。

气密门:附5mm厚透明玻璃,同时具备机械联锁或电子联锁。

紫外线杀菌灯:可加装紫外线杀菌灯以达到无菌效果。

层流传递窗|洁净传递窗介绍

风淋式传递窗是根据风淋室的型式设计而成,风机迅速的将气吹出经过高效过滤器变成洁净的空气,洁净的空气由不锈钢喷淋喷射出后气流速度高达20M/S以上,可有效的迅速的清除物体表面附着的尘埃粒子,循环风后经过初效过滤器双重过滤净化效果更著,使用性强。

层流传递窗|洁净传递窗

层流传递窗主要是用在生物洁净区作为物品的传递,主要应用场所:生物制药、科研单位,疾控中心,大型医院,大学科研,生物洁净及应用的各种洁净区。


层流传递窗一般要求

1、层流传递窗内的洁净度要求:B级;

2、内外双层壳体,内部四周圆弧处理,保证无缝隙连接;

3、采用层流设计,气流流向采用上送下回模式,底部采用304不锈钢冷轧板冲孔设计,并设置加强筋;

4、过滤器:初效过滤器采用G4,高效过滤器采用H14;

5、风速:经过高效过滤器后出风风速控制在0.38-0.57m/s(在高效出风均流板下方150mm处测试);

6、压差功能:显示过滤器压差(量程高效0-500Pa/中效0-250Pa),精度±5Pa;

7、控制功能:风机启动/停止按钮,配置内置式电子门互锁;设置紫外灯,设计单独开关,当两扇门关上时,紫外灯应出于开启状态;设置照明灯,设计单独的开关;

8、高效过滤器可单独从上部箱体进行拆卸和安装,便于维护和更换滤器;

9、在传递窗下部设置检修口,用于风机的检修;

10、噪声:传递窗正常运行时噪声<65db;

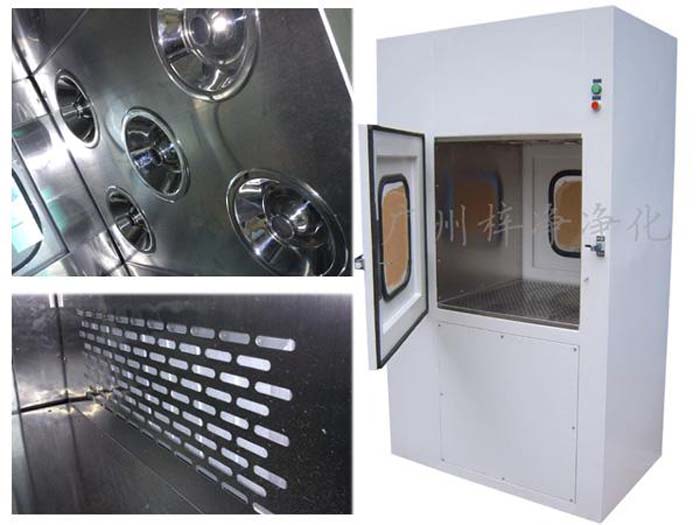

风淋式传递窗层流传递窗|洁净传递窗结构图

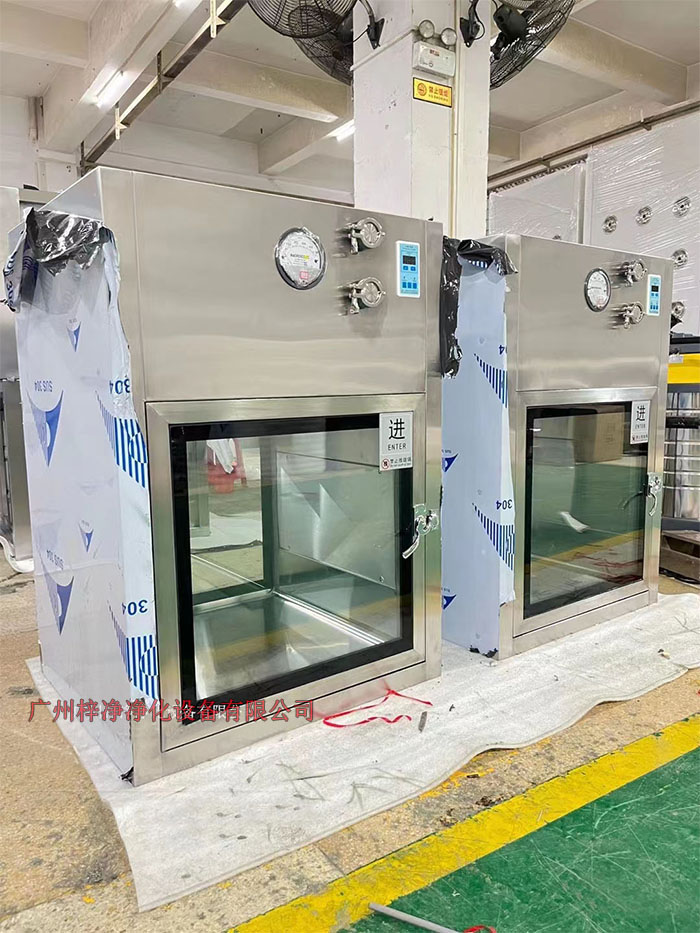

我司洁净传递窗特点

1、不锈钢外壳及内胆,无缝连接方式,边角内圆弧过渡,易于清洁,符合GMP规范

2、PAO注入口、检测口、压差检测口,符合GMP泄露检测

3、双层钢化玻璃门,内外表面平整易于清洁,可防撞、防划、防弱酸碱

4、双门互锁,确保两侧门不能同时开启

5、采用液槽密封高效或超高效过滤器

6、采用硅胶一次成型密封材料,密檩性能高


洁净传递窗可选配置

1、可选机械连杆、电子或电磁互锁装置

2、长距离传递窗工作台面采用无动力滚珠,传递物品轻松方便

3、暗藏式紫外灭菌灯,灭菌时间可调可累计时间

4、材质可选不锈钢或冷板喷塑

5、可配对呼式对讲机
