层流传递窗材质要求(304不锈钢)

层流传递窗材质要求(304不锈钢),层流传递窗是生物制药、大型医院洁净室专用产品,所以它材质要求比较高,做工要求也高,层流传递窗一般选用304不锈钢材质多。层流传递窗和风淋式传递窗一样内结构设置有初效过滤器高效过滤器,层流传递窗有压差功能,风淋式传递窗没有压差功能。

层流传递窗

层流传递窗材质要求:

1、层流传递窗的内外表面及框架均为304不锈钢冷轧板,板材厚度≥1.5mm,表面进行抛光处理,表面光洁度应不低于RA1.2;

2、层流传递窗的框架均为304不锈钢,厚度≥1.2mm,表面进行抛光处理,表面光洁度应不低于RA1.2;

3、层流传递窗的可视窗采用钢化玻璃,钢化玻璃的厚度≥8mm;

4、圆角:采用304不锈钢,厚度≥1.2mm,表面抛光处理后的光洁度应不低于RA1.2;

5、高效过滤器框架采用铝合金;

6、高效过滤器出风面均流板采用304不锈钢网板,板材厚度≥1.0mm,不得有毛刺。

层流传递窗主要是用在生物洁净区作为物品的传递,主要应用场所:生物制药、科研单位,疾控中心,大型医院,大学科研,生物洁净及应用的各种洁净区。

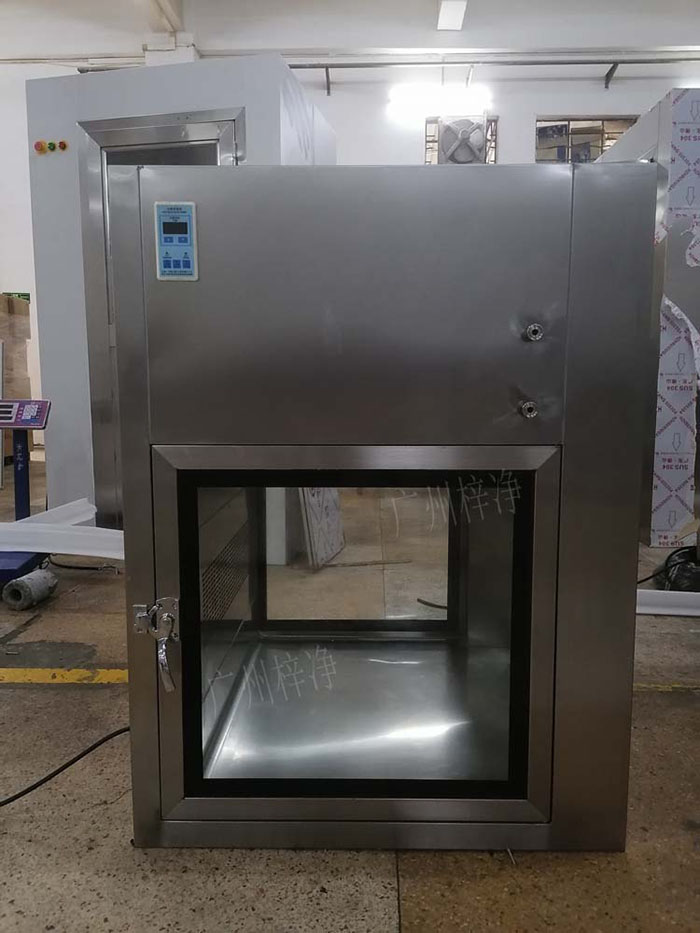

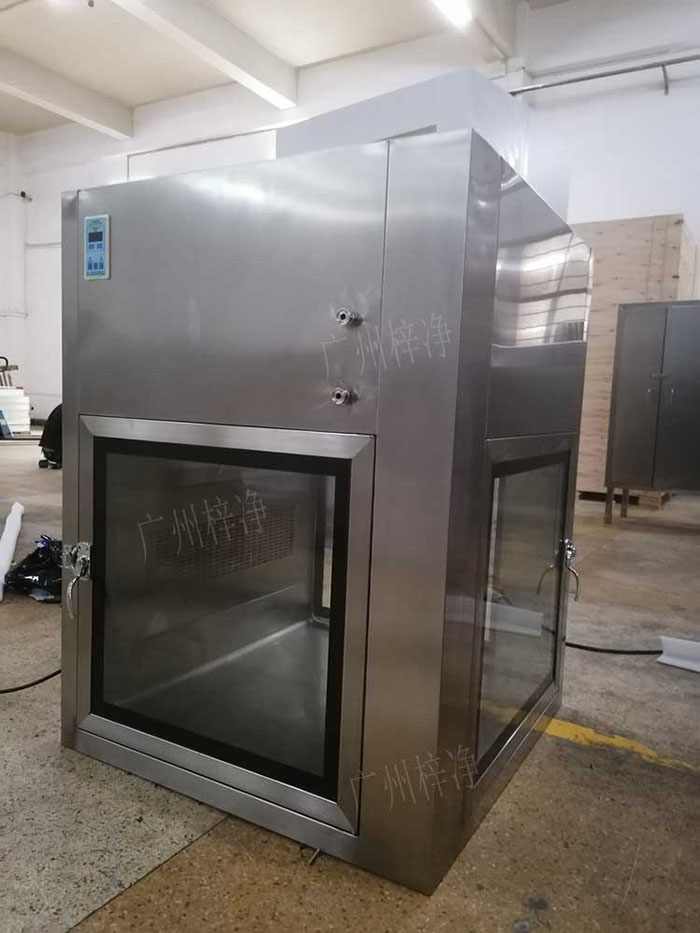

304不锈钢层流传递窗

层流传递窗性能基本要求

1、层流传递窗内的洁净度要求:B级;

2、内外双层壳体,内部四周圆弧处理,保证无缝隙连接;

3、采用层流设计,气流流向采用上送下回模式,底部采用304不锈钢冷轧板冲孔设计,并设置加强筋;

4、过滤器:初效过滤器采用G4,高效过滤器采用H14;

5、风速:经过高效过滤器后出风风速控制在0.38-0.57m/s(在高效出风均流板下方150mm处测试);

6、压差功能:显示过滤器压差(量程高效0-500Pa/中效0-250Pa),精度±5Pa;

7、控制功能:风机启动/停止按钮,配置内置式电子门互锁;设置紫外灯,设计单独开关,当两扇门关上时,紫外灯应出于开启状态;设置照明灯,设计单独的开关;

8、高效过滤器可单独从上部箱体进行拆卸和安装,便于维护和更换滤器;

9、在传递窗下部设置检修口,用于风机的检修;

10、噪声:传递窗正常运行时噪声<65db;

11、高效出风均流板:采用304不锈钢网板。
