什么是FFU?

本文向大家重点讲述一下什么是FFU?ffu英文是什么?FFU都有哪点特点及技术要求。

ZJ-FFU-1175型FFU

FFU(Fan Filter Unit)是风机和过滤器的组合,也可称为“自带风机的过滤设备” 。FFU通常安装在洁净室的送风末端,一般放置在吊装的“干式”垫片密封龙骨框架上。 FFU上面部分为风机模块,下面部分为过滤器。根据洁净度的要求,过滤器可为不同等级的高效(HEPA)或超高效(ULPA)过滤器,为洁净室提供洁净空气。风机模块除了要克服 FFU下部高效过滤器的阻力,还要克服整个循环风所有通道部件的阻力,从而维持设定的运行风速。
FFU 系统具有设计施工简便,风速调节灵活,洁净区易于变更等特点,因此已成为工业洁净室的流行系统形式之一。
FFU组合的关键性能参数:
模数尺寸(ceiling modular size) – 安装吊顶龙骨中心线的间距,FFU 常用的标准模数尺寸为1200 x 600 (4’ x 2’),1200 x 900 (4’ x 3’),1200 x 1200 (4’ x 4’)。 实际尺寸(actual size) – 广州梓净的 FFU过滤器的实际尺寸 =  模数尺寸 –  (龙骨断面宽度-25mm) ,风机模块的实际尺寸比过滤器稍大4mm。 比如说常用的吊顶龙骨端面宽度为 55mm, 模数尺寸1200, 900, 600所对应的FFU过滤器实际尺寸为 1170, 870, 570,风机模块的实际尺寸为 1175, 875, 575。

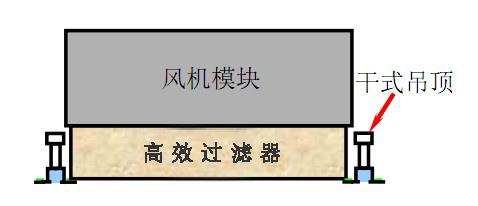

FFU风机模块与高效过滤器安装结构示意图

FFU风机模块与高效过滤器安装结构示意图

机外余压 (ESP) – 在某一设定风速下,风机模块的总静压(TSP)扣除 HEPA/ULPA 过滤器的阻力,即为机外余压(ESP),单位是 Pa。ESP 是指 FFU整机能克服洁净室循环风阻力的能力。无论是标注 FFU 机外余压或风机模块的总静压TSP,都必需指名送风风速或风量,否则没有意义。 输入能耗(input power consumption) – FFU正常运转时输入电压和输入电流的乘积, 单位是 W。  显然,FFU 在不同的运行工况点,即在不同的运行风量和总静压时,输入能耗不同。 因此,如果不指明运行工况点,输入能耗值没有意义。 单体噪音  (noise level) –  根据标准IES-RP-CC002, FFU 正常运转时在距离出风面中心正下方1.5m处的噪音值, 单位是dB(A)。 FFU在不同的运行工况点,即在不同的运行风量和总静压时,噪音不同。 因此,如果不指明运行工况点,噪音值没有意义。 微振 (micro vibration) –  根据标准IES-RP-CC002, FFU 在最大运转工况点时的振动幅度和振动速率,单位分别是 mm 和 mm/s。 送风均匀度 (air uniformity) –  根据标准IES-RP-CC002, FFU 正常运转时,在距离出风面下方 150mm(6”)的水平面上测量逐点的风速,得出平均风速值。平均风速与最大风速和最小风速的偏差比即为送风均匀度,单位为+/-%  。标准IES-RP-CC002中要求FFU的任一点的送风风速
与其平均风速的偏差均应在+/-20%以内。 过滤器效率等级 (filter grade)– 依据欧洲标准
EN1822, 过滤器等级从 H10-H14, U15-U17。或依据美国标准 MIL-282 (HEPA),对于 0.3um 的效率值;依据美国标准 IES-RP-CC007.1,对于0.12um 的效率值。
