可更换式一体化高效送风口的安装说明

可更换式一体化高效送风口的安装说明

可更换式一体化高效送风口是现代通风系统中的一种重要设备，它集送风、过滤、调节于一体，可更换式一体化高效送风口广泛应用于洁净室、医院、实验室等对空气洁净度要求较高的场所。本说明旨在指导用户正确安装和使用可更换式一体化高效送风口。

可更换式一体化高效送风口安装前的准备

检查设备：可更换式一体化高效送风口在安装前，仔细检查送风口及其配件是否齐全，外观是否有损坏。

确认尺寸：确保送风口的尺寸与安装位置相匹配，包括长度、宽度和高度。

环境准备：安装区域应保持清洁，避免安装过程中对环境造成污染。

可更换式一体化高效送风口安装步骤

定位：可更换式一体化高效送风口安装可根据设计图纸，确定高效送风口的安装位置，确保其位于通风管道的正确位置。

固定：使用膨胀螺丝或预埋件将一体化高效送风口固定在墙壁或天花板上，确保牢固。

连接：

将一体化高效送风口的连接法兰与通风管道的法兰对接。

使用密封垫圈确保连接处密封良好，防止空气泄漏。

调节：

调整高效送风口的叶片角度，以达到所需的送风方向和风量。

确保叶片运行顺畅，无卡阻现象。

检查：完成安装后，检查送风口是否安装正确，风量是否达到设计要求。

可更换式一体化高效送风口注意事项

安全第一：可更换式一体化高效送风口在安装过程中，注意个人安全，使用合适的工具，避免发生意外。

密封性：确保所有连接处密封良好，避免空气泄漏影响通风效果。

水平度：安装后的一体化高效送风口应保持水平，避免因倾斜导致气流不稳定。

维护：定期检查送风口及其附件，确保其正常运行。

可更换式一体化高效送风口维护与保养

清洁：定期清洁送风口表面，去除灰尘和污渍。

检查：定期检查送风口的叶片和连接部分，确保无损坏。

更换：当高效过滤器达到更换周期或出现损坏时，应及时更换。

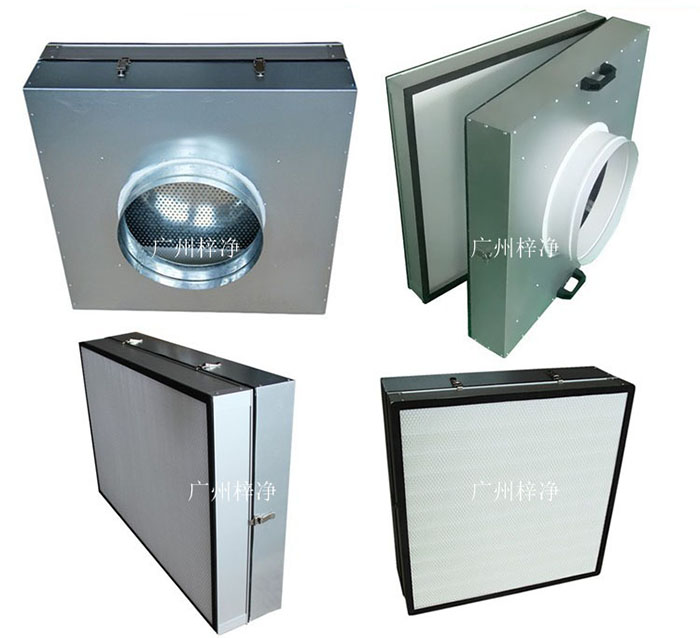

可更换式一体化高效送风口组成部分洁净室末端用又叫无隔板高效过滤送风单元：

1、一体化高效送风口阳极处理铝型材箱体材质，重量轻，方便搬运安装，适合安装于铝合金龙骨形式的洁净室中。

2、一体化高效送风口一体流线形镀锌钢板进风接管，进风接管直径可选φ250，φ300，φ350。

3、一体化高效送风口高效过滤器与静压箱做成一个整体，可在静压箱的进风口处配置调节阀调节送风均匀度和静压效果。

4、一体化高效送风口过滤器采用可更换式设计，不需连同箱体更换，降低成本，节省资源。

5、一体化高效送风口特殊免用工具滤网固定片，直接从室内更换滤网，安装快速，更换便利。

6、一体化高效送风口搭配室内更换专用无隔板高效过滤器（厚度69mm），过滤效率高、阻力低。

7、一体化高效送风口箱体外满贴PEF保温棉，保温性能好。

8、一体化高效送风口特别适用于受土建高度限制或必须采用紧凑型设计时的洁净室，大大节省空间。

9、一体化高效送风口逐台激光扫描计数MPPS效率：95%-99.999995%（EN1822-4、5）。

10、一体化高效送风口过滤效率等级：H10、H11、H12、H13、H14、U15、U16、U17（EN1822-4、5）。

附件

以下为可更换式一体化高效送风口安装所需的附件清单：

高效过滤器

连接法兰

密封垫圈

膨胀螺丝或预埋件

工具（扳手、螺丝刀等）

通过遵循以上安装说明，用户可以确保可更换式一体化高效送风口的正确安装和使用，从而获得最佳的通风效果。
