百级、千级、万级层流送风天花设计规范

百级、千级、万级层流送风天花设计规范

一、概述

层流送风天花系统是洁净室设计中至关重要的组成部分，百级千级万级层流送风天花作用在于确保室内空气的洁净度。根据洁净度等级的不同，层流送风天花系统分为百级、千级、万级三个等级。本规范旨在对百级、千级、万级层流送风天花的设计提出具体要求和指导。

二、层流送风天花设计原则

洁净度要求：百级层流送风天花适用于高度洁净的环境，如手术室、精密实验室等；千级适用于洁净度要求较高的环境，如电子制造车间；万级适用于一般洁净环境。

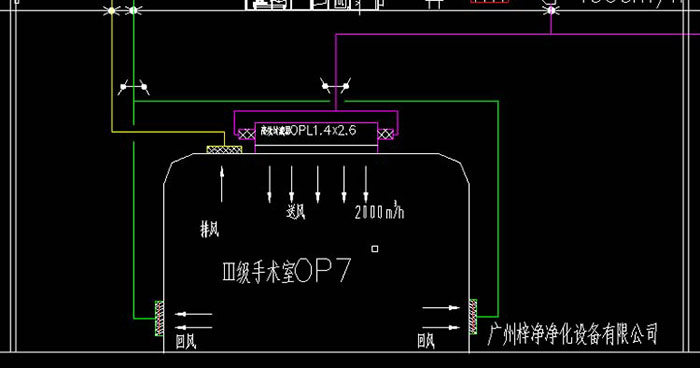

气流组织：层流送风天花应采用垂直层流或水平层流，保证气流均匀稳定，无涡流和死角。

过滤效率：根据洁净度等级要求，选择相应效率的过滤器，如百级洁净室应采用HEPA高效过滤器。

风速控制：百级层流送风天花风速应控制在0.4-0.5m/s，千级控制在0.3-0.4m/s，万级控制在0.2-0.3m/s。

材料选择：层流送风天花材料应具有良好的耐腐蚀性、防火性能和易清洁性。

三、设计内容

系统布局：

根据洁净室的空间布局和设备布置，确定层流送风天花的位置和数量。

考虑到洁净室的功能分区，合理规划气流路径。

风量计算：

根据洁净度等级和空间体积，计算所需风量。

考虑到气流分布和设备散热，对风量进行校核。

过滤器选择：

根据洁净度等级要求，选择相应效率的过滤器。

考虑过滤器更换的便捷性，便于维护。

风管设计：

选择合适的风管材质，如不锈钢、铝塑复合风管等。

确保风管连接严密，防止泄漏。

控制系统：

设计合理的控制系统，实现风速、压力等参数的自动调节。

考虑到能耗和环保，优化控制系统。

四、施工要求

施工前准备：

确认施工图纸和材料设备符合设计要求。

清洁施工现场，确保无尘埃和污染物。

施工过程：

按照设计图纸进行施工，确保安装位置和角度准确。

连接风管和过滤器，确保连接严密。

系统调试：

调试层流送风天花系统的风速、压力等参数，确保其符合设计要求。

进行全面的性能测试，如风速分布、漏风率等。

五、结语

百级、千级、万级层流送风天花设计规范是洁净室设计的重要依据。本规范对层流送风天花的设计提出了具体要求和指导，旨在确保洁净室达到预期的洁净度和稳定性。设计人员、施工人员和相关管理人员应严格遵守本规范，以保证洁净室的建设质量。
